Die Tesla-Spule, das bedeutendste Inventar von Nikola Tesla Ende des 19. Jahrhunderts, ist ein Gerät, das in der Lage ist, extrem hohe Spannungen und spektakuläre elektrische Lichtbögen zu erzeugen. Von Anfang an hat sie die Geschichte der Wissenschaften durch ihre Rolle in der Popularisierung der Elektrizität und der Erforschung von Wellen geprägt. Auch heute noch fesselt sie, zwischen wissenschaftlichem Erbe und modernem Interesse.
Inhalt
anzeigen
In diesem Artikel werden wir erklären, was eine Tesla-Spule ist, ihre Funktionsweise, ihre Anwendungen, ihre Vorteile und Grenzen im Detail darlegen und dabei auf ihre Gefahren sowie die Sicherheitsvorkehrungen hinweisen. Wir schließen mit praxisnahen Beispielen, häufigen Fehlern, die es zu vermeiden gilt, sowie einer FAQ, um die häufigsten Fragen zu beantworten.
Was ist eine Tesla-Spule?
Miniatur-Teslaspule
CHF 83.99
Ausführung wählen
Dieses Produkt weist mehrere Varianten auf. Die Optionen können auf der Produktseite gewählt werden
Definition und historische Herkunft
Eine Tesla-Spule ist ein elektrisches Gerät, das Ende des 19. Jahrhunderts vom serbisch-amerikanischen Ingenieur Nikola Tesla erfunden wurde. Es handelt sich um einen resonanten Transformator, also ein System, das in der Lage ist, die elektrische Spannung erheblich zu erhöhen, indem es das Phänomen der Resonanz zwischen zwei gekoppelten Schaltkreisen ausnutzt. Dank dieser Eigenschaft kann eine relativ schwache Stromversorgung in Spannungen von mehreren Hunderttausend Volt umgewandelt werden, wodurch spektakuläre elektrische Entladungen sichtbar werden.
1891 entworfen, hatte die Tesla-Spule ein doppeltes Ziel: die drahtlose Übertragung von Energie zu erforschen und die Kraft elektromagnetischer Felder visuell zu demonstrieren. In einer Zeit, als Elektrizität für die breite Öffentlichkeit noch ein Mysterium war, trug dieses Gerät dazu bei, die Wissenschaft sowohl verständlich als auch faszinierend zu machen.
Nikola Tesla und die Erfindung der Spule
Nikola Tesla, eine ikonische Figur in der Geschichte der Wissenschaften, sah in seiner Spule ein Werkzeug, um seinen Traum zu verwirklichen: die Welt drahtlos mit Energie zu versorgen. Durch den Umgang mit Hochspannungen und Funkwellen legte er die Grundlagen für viele moderne Technologien, von Radio bis zu drahtloser Telekommunikation. Seine öffentlichen Demonstrationen, bei denen große blaue und violette Blitze aus seinen Geräten spritzten, trugen zu seinem Ruf als „erfinderischer Magier“ bei.
Obwohl seine Pläne zur großflächigen Energieübertragung (wie der berühmte Wardenclyffe Tower) nie verwirklicht wurden, bleibt die Tesla-Spule eines der Hauptsymbole seiner visionären Kreativität und seines nachhaltigen Einflusses auf die moderne Wissenschaft.
Warum wurde dieses Gerät emblematisch?
Die Tesla-Spule hat sich aus mehreren Gründen als mythisches Gerät etabliert:
- Ein einzigartiger visueller Effekt: Ihre riesigen elektrischen Lichtbögen, ihre leuchtenden Entladungen und ihre grollenden Geräusche beeindrucken sowohl Experten als auch Zuschauer.
- Ein wissenschaftliches Erbe: Sie verkörpert die bahnbrechenden Forschungen zu elektromagnetischen Wellen und der Energieübertragung.
- Ein kulturelles Objekt: Über die Labore hinaus ist die Tesla-Spule zu einem wiederkehrenden Element in der Popkultur geworden, das in Filmen, Konzerten, Videospielen und Ausstellungen auftritt.
- Ein pädagogisches Werkzeug: In Museen und Universitäten eingesetzt, erlaubt sie eine spektakuläre Veranschaulichung komplexer Konzepte wie Resonanz oder die Ionisierung von Luft.
Auch heute verkörpert die Tesla-Spule das Zusammenspiel von Wissenschaft, Innovation und Spektakel. Sie inspiriert sowohl Ingenieure als auch Künstler und bleibt ein lebendiges Denkmal für das erfinderische Genie von Nikola Tesla.
Wie funktioniert eine Tesla-Spule?
Die Hauptkomponenten: Kondensator, Primärspule, Sekundärspule
Die Funktionsweise einer Tesla-Spule beruht auf einer Reihe spezifischer Komponenten, die miteinander interagieren:
- Der Kondensator: Er fungiert als Energiespeicher. Indem er elektrische Ladungen speichert und dann plötzlich freisetzt, erzeugt er schnelle und kraftvolle elektrische Schwingungen.
- Die Primärspule: Umwickelt mit wenigen dickeren Kupferdrähten, erhält sie die Energie vom Kondensator und wandelt sie in ein variables Magnetfeld um.
- Die Sekundärspule: Bestehend aus Hunderten, sogar Tausenden sehr feiner Windungen, erfasst sie dieses Magnetfeld und verstärkt die Spannung durch das Phänomen der elektromagnetischen Induktion.
Zusammengefasst funktioniert die Tesla-Spule wie ein doppelt resonantes System: ein niederohmiger Primärkreis, der einen Hochspannungs-Sekundärkreis speist.
Das Prinzip der elektrischen Resonanz
Der Schlüssel zum Gerät ist die Resonanz. Wenn der Primärkreis (Kondensator + Primärspule) und der Sekundärkreis (Sekundärspule) mit der gleichen Frequenz schwingen, ist der Energietransfer maximal. Dieses Phänomen, ähnlich der Resonanz einer Gitarrensaite oder eines Glases, das unter einem bestimmten Klang vibriert, ermöglicht es, kolossale Spannungen mit einer relativ bescheidenen Anfangsversorgung zu erreichen.
In einer mittelgroßen Tesla-Spule kann man so Entladungen über 100.000 Volt erzielen. Die größten Spulen, „Magnifiers“ genannt, können Blitze von mehreren Metern Länge erzeugen.

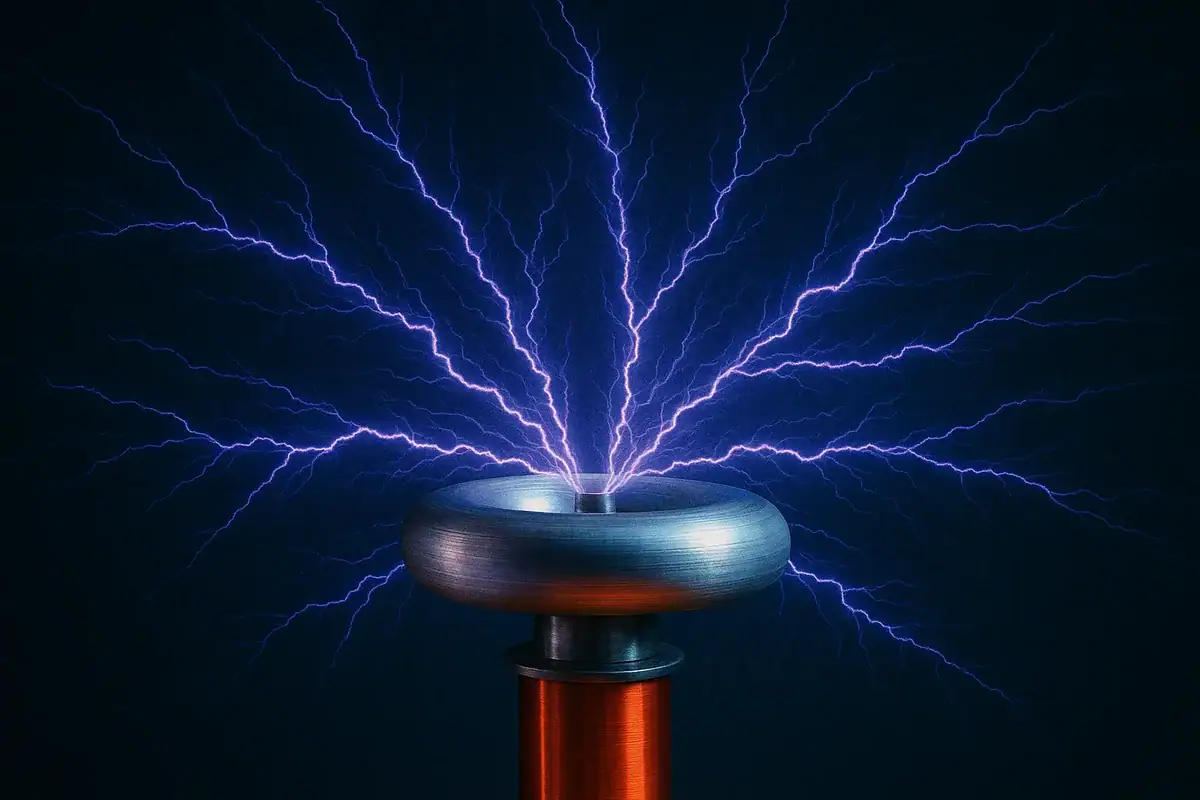

Die Erzeugung von Hochspannungen und elektrischen Lichtbögen
Sobald die Resonanz erreicht ist, akkumuliert die Sekundärspule so viel Energie, dass die umliegende Luft leitfähig wird. Dieses Phänomen, bekannt als Ionisation, ermöglicht die Erzeugung spektakulärer violetter und blauer elektrischer Lichtbögen. Diese Bögen sind nicht nur ästhetisch: Sie zeigen die Fähigkeit der Spule, die Durchschlagfestigkeit der Luft zu überwinden, also die Luft dazu zu bringen, Elektrizität zu leiten.
Zusätzlich zu den sichtbaren Bögen erzeugt die Tesla-Spule auch ein kraftvolles elektromagnetisches Feld, das in der Lage ist, Leuchtstofflampen aus der Ferne zu zünden oder elektronische Geräte in der Nähe zu stören.
Vergleich mit einem klassischen Transformator
Die Tesla-Spule wird manchmal als „resonanter Transformator“ bezeichnet, unterscheidet sich jedoch stark von einem herkömmlichen Industrietransformator:
| Merkmal | Klassischer Transformator | Tesla-Spule |
|---|---|---|
| Hauptziel | Eine Spannung stabil und kontrolliert in eine andere umwandeln | Sehr hohe instabile Spannungen für Experimente und Demonstrationen erzeugen |
| Art der Spannung | Wechselstrom bei niedriger oder mittlerer Frequenz (50/60 Hz) | Extrem hohe Spannungen, oft in Hochfrequenz (kHz bis MHz) |
| Niveau der erzeugten Spannung | Von einigen Volt bis mehrere Hunderttausend Volt (nutzbar) | Bis zu mehreren Millionen Volt, aber instabil und industriell nicht nutzbar |
| Ausgangsstrom | Stabil, nutzbar zur Versorgung von Geräten | Sehr geringe Intensität, nicht in der Lage, Geräte direkt zu versorgen |
| Anwendungen | Stromnetze, Versorgung von Geräten, Elektronik | Pädagogische Demonstrationen, wissenschaftliche Shows, experimentelle Forschung |
| Funktionsprinzip | Einfache elektromagnetische Induktion zwischen zwei Spulen | Induktion + elektrische Resonanz zwischen zwei abgestimmten Schaltungen |
| Sichtbare Effekte | Keine besonderen visuellen Effekte | Elektrische Bögen, blaue/violette Blitze, Fernzündung von Lampen |
| Sicherheit | Relativ sicher mit Schutzvorrichtungen und Industriestandards | Sehr gefährlich ohne Vorsichtsmaßnahmen: Risiko von Stromschlägen, Verbrennungen, Interferenzen |
| Moderne Nutzung | Unverzichtbar für die Stromverteilung weltweit | Eingeschränkte Nutzung für Lehre, Popularisierung und visuelle Kunst |
| Kosten und Zugänglichkeit | Standardisierte Produkte, variierende Kosten je nach Leistung | Nischengerät, oft maßgeschneidert oder im Kit verkauft |
Mit anderen Worten, wo ein Transformator ein verlässliches Industriegerät ist, bleibt die Tesla-Spule in erster Linie eine experimentelle und demonstrative Maschine.
Anwendungen und Nutzungen einer Tesla-Spule
Tesla-Spulen werden seit über einem Jahrhundert verwendet, um das Publikum zu fesseln und zu erstaunen. In Museen, Universitäten oder Wissenschaftsfestivals dienen sie als pädagogisches Hilfsmittel, indem sie normalerweise unsichtbare elektrische Phänomene sichtbar machen. Ihr spektakuläres Erscheinungsbild macht sie zu einem einzigartigen Werkzeug der Wissenschaftskommunikation.
Über ihre Bildungsfunktion hinaus haben sie auch einen bedeutenden historischen Einfluss gehabt: lange bevor Marconi sie verwendete, nutzte Tesla sie bereits, um drahtlose Energieübertragung zu testen. Diese Experimente trugen zur Entstehung des Radios und zum Verständnis elektromagnetischer Wellen bei.
Heute hat sich ihre Nutzung ausgeweitet. Man findet sie in künstlerischen Darbietungen (Elektro-Konzerte, Lichtshows) und in pädagogischen Laboren, wo sie weiterhin die Gesetze der Elektrizität veranschaulichen. Es gibt sogar miniaturisierte Versionen, die für die breite Öffentlichkeit zugänglich sind. Diese kompakten Tesla-Spulen werden für Preise zwischen 50 € und 200 € verkauft und ermöglichen die Erzeugung kleiner elektrischer Lichtbögen (2 bis 10 cm), das Zünden von Leuchtstoffröhren aus der Ferne und dienen als außergewöhnliche dekorative Objekte oder wissenschaftliche Gadgets. Sie sprechen sowohl Physikenthusiasten als auch Neugierige an, sind jedoch Geräte mit hoher Spannung, die Vorsicht und Aufsicht erfordern.
Im Gegensatz dazu haben sie keine moderne industrielle Anwendung. Zu instabil und gefährlich, um in der Ingenieurwesen eingesetzt zu werden, sind Tesla-Spulen heute auf Demonstration, Lehre und wissenschaftliche Kultur beschränkt.
Vorteile und Grenzen der Tesla-Spule
Vorteile:
- Beeindruckende visuelle und pädagogische Effekte.
- Unverzichtbares historisches Werkzeug zum Verständnis der Elektrizität.
- Erleichtert die wissenschaftliche Aufklärung.
Grenzen:
- Wenig praktische moderne Anwendungen.
- Hohes Risiko bei unsachgemäßer Handhabung.
- Instabile und ineffektive Produktion für industrielle Zwecke.
Risiken und Sicherheitsvorkehrungen
Der Umgang mit einer Tesla-Spule ist nicht ungefährlich:
- Stromschlag: Selbst bei geringer Intensität können die Lichtbögen schwere Verletzungen verursachen.
- Verbrennungen: Die Entladungen ionisieren die Luft und erzeugen lokale Hitze.
- Interferenzen: Sie können elektronische Geräte stören.
Es ist wichtig, einen Sicherheitsabstand einzuhalten, Schutzeinrichtungen (Faraday-Käfig, isolierende Handschuhe) zu verwenden und niemals ohne fachkundige Aufsicht zu hantieren.
Praktische Fälle und Expertenrat
Einige konkrete Beispiele:
- Schulvorführung: Verwendung einer Mini-Tesla-Spule, um elektrische Lichtbögen und die Ionisierung der Luft zu zeigen.
- Künstlerisches Experiment: Integration einer Tesla-Spule in ein Konzert oder eine Lichtinstallation.
- Expertenrat: Bevorzugen Sie Modelle kleiner Größe für den Bildungsbereich und sichern Sie immer den Bereich ab.
Fehler, die es mit einer Tesla-Spule zu vermeiden gilt
- Tesla-Spule und industrieller Transformator zu verwechseln.
- Die Risiken im Zusammenhang mit elektrischen Lichtbögen zu unterschätzen.
- Zu versuchen eine Spule ohne fundierte Elektronikkenntnisse zu bauen.
FAQ über Tesla-Spulen
Kann eine Tesla-Spule tödlich sein?
Ja, wenn sie eine hohe Leistung hat. Auch wenn die Intensität oft niedrig ist, bleibt die Gefahr eines Stromschlags und von Verbrennungen durchaus real. (das gilt nicht für die kleinen Tesla-Spulen, die an die breite Öffentlichkeit verkauft werden)
Kann man eine selbst bauen?
Ja, heute gibt es Bausätze für kleine Tesla-Spulen, die leicht online oder in unserem Geschäft zu finden sind. Diese sind für den pädagogischen und spielerischen Einsatz konzipiert, zum Beispiel um Jugendlichen die Prinzipien des Elektromagnetismus zu zeigen oder leuchtstoffröhren aus der Ferne zu zünden. Sie sind nicht lebensgefährlich, es ist jedoch ratsam, sie vorsichtig zu handhaben: Berühren Sie die Bögen nicht direkt, halten Sie empfindliche elektronische Objekte fern und verwenden Sie das Gerät unter Aufsicht eines Erwachsenen.
Was ist der Unterschied zwischen einer Tesla-Spule und einem Van-de-Graaff-Generator?
Der Van-de-Graaff-Generator erzeugt elektrostatische Ladungen, während die Tesla-Spule auf elektrischer Resonanz basiert. Der erste ist sicherer, der zweite spektakulärer.
Warum sieht man violette/blaue Bögen?
Diese Farben resultieren aus der Ionisation der Luft: Stickstoff und Sauerstoff emittieren blau/violettes Licht, wenn sie durch eine Hochspannung angeregt werden.
Ist es legal, eine Tesla-Spule zu Hause zu benutzen?
Ja, aber unter bestimmten Bedingungen. Sie darf keine elektromagnetischen Störungen verursachen und darf andere nicht gefährden. In einigen Ländern kann eine Anmeldung erforderlich sein.
Fazit
Die Tesla-Spule verkörpert sowohl den Genie von Nikola Tesla, ein spektakuläres Werkzeug der Popularisierung als auch eine Erinnerung an die Anfänge der elektrischen Forschung. Auch wenn sie keine direkten industriellen Anwendungen mehr hat, bleibt sie ein faszinierendes pädagogisches und künstlerisches Objekt. Ihr Gebrauch muss jedoch streng sicher sein, damit die Wissenschaft ein Wunder bleibt, das keine Gefahr darstellt.
